夾層結構滾筒剝離強度夾具
產品分類： 工裝夾具
機器型號： KL-043
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
夾層結構滾筒剝離強度夾具用于測試板夾層結構中面板與芯子間膠接的剝離強度的測定，也適用于選用膠黏劑的其他組合件的剝離強度測定。
滾筒剝離強度一般是指夾層結構用滾筒剝離試驗測得的面板與芯子分離時單位寬度上的抗剝離矩。具體為用帶凸緣的筒體從夾層結構中剝離面板的方法來測定面板與芯子膠接的抗剝離強度。面板一頭連接在筒體上，另一頭連接上夾具，凸緣連接加載帶，拉伸加載帶時，筒體向上滾動，從而把面板從夾層結構中剝離開，凸緣上的加載帶與筒體上的面板相差一定距離，夾層結構滾筒剝離強度實為面板與芯子分離的單位寬度上的抗剝離力矩。
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
KL-043 |
|
名稱 |
夾層結構滾筒剝離強度夾具 |
|
試樣寬度 |
60mm、80mm |
|
滾筒直徑 |
100mm±0.1mm |
|
滾筒凸緣直徑 |
125mm±0.1mm |
|
外形尺寸（W*D*H） |
上夾具：130*70*130mm
下夾具：170*60*90mm |
|
夾持方式 |
手動夾持 |
|
凈重 |
3.4kg |
|
適用儀器 |
拉力試驗機、萬能材料試驗機 |

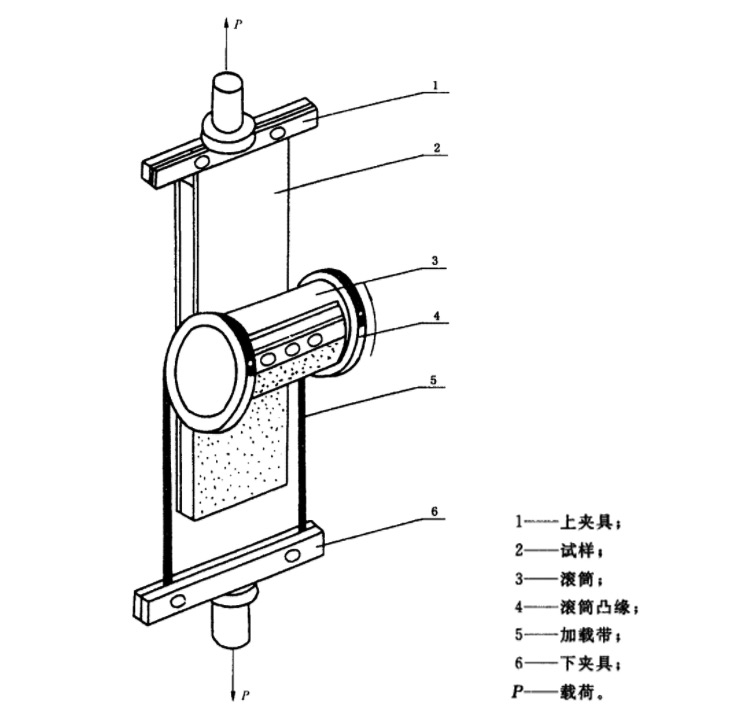

夾層結構滾筒剝離強度夾具結構示意圖：

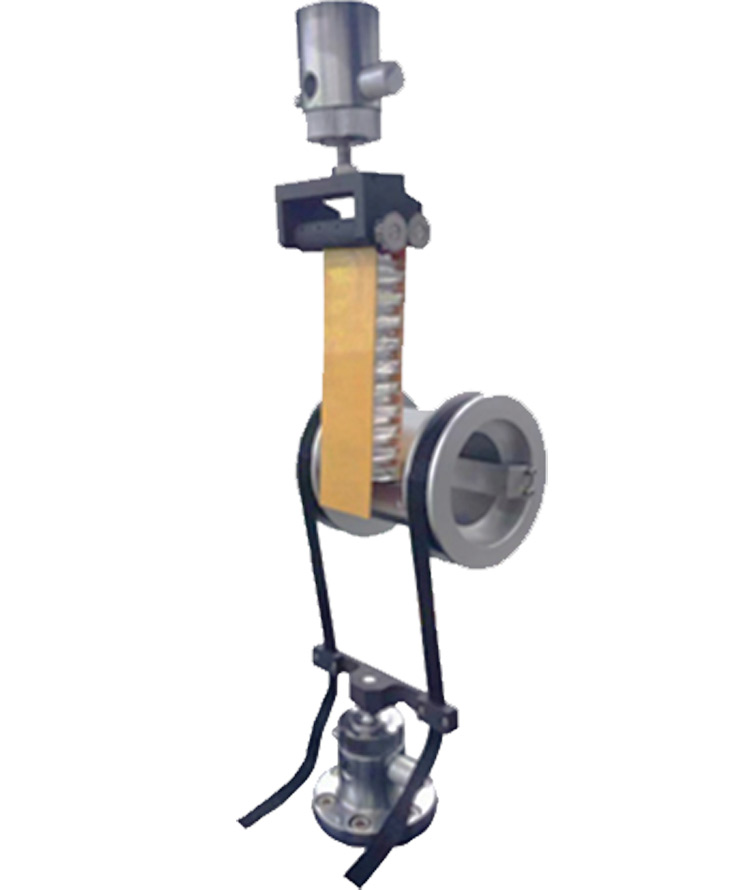

夾層結構滾筒剝離強度夾具實拍：
夾層結構滾筒剝離強度夾具
