撓度儀|彎曲試驗引伸計|壓縮試驗引伸計
產品分類： 工裝夾具
機器型號： TSKL-3540
機器品牌： 天氏庫力
訂購熱線：134-0513-1752
產品介紹：
TSKL-3540撓度儀廣泛用于測量3點和4點彎曲試驗變形，也可用于壓縮試驗和大量的一般變形試驗。應變儀型撓度儀附帶一個磁鐵底座，便于安裝。
帶球形觸頭的單測量臂測量撓度，類似刻度盤指示器上的指針。全橋應變儀型結構提供一個電輸出，能夠與任何適合應變儀傳感器的電子元件兼容。磁座配有計量器，可以安裝在扁平或圓形表面。然后可以固定觸頭測量試驗過程中發生的變形。磁座只能用于低溫和標準溫度試驗，高溫試驗需要考慮另外的支撐。
所有型號均采用彈簧加載臂，當超出極限位移時，自由斷開保護計量器免受損壞。上臂產生一個小的彈簧力作用在試樣上，這個力足以允許撓度儀進行動態疲勞試驗，同時足夠小不會對試驗造成干擾。標準型撓度儀隨機提供一個測量臂，當處于垂直狀態時，測量向下變形，也可上下顛倒或任何方向。也可以按照彈簧向下加載設計。以下所列行程是總位移。
產品特點：
1、350歐姆全橋應變儀設計，可以與幾乎所有的試驗系統兼容；
2、均滿足現有ASTM 標準B-1級和ISO9513標準0.5級的精度要求；
3、采用堅固的雙彎曲設計，使得引伸計的性能得到很大改進；
4、隨機配備泡沫襯墊箱；
5、配有可調磁座，便于安裝；
6、通用偏轉傳感器可滿足多種試驗需要；
7、彈簧加載臂自動斷開可防止超行程損壞引伸計。
技術參數：
|
品牌 |
天氏庫力 |
|
型號 |
TSKL-3540 |
|
激勵 |
建議使用5-10V直流電壓，最大為12V直流或交流電壓 |
|
輸出 |
額定2-4mv/v，具體根據型號而定 |
|
線性度 |
≤滿量程的0.25% |
|
測量范圍 |
1mm、4mm、6mm、12mm、25mm、50mm |
|
溫度范圍 |
標準型-40℃~+100℃（最高可定制-270℃~+200℃范圍 ） |
|
連線 |
柔性線，標準長度為2.5m |
|
操作力 |
視型號而定，一般為50g |
|
特點 |
磁座不適用高溫試驗，最高適用溫度50℃ |

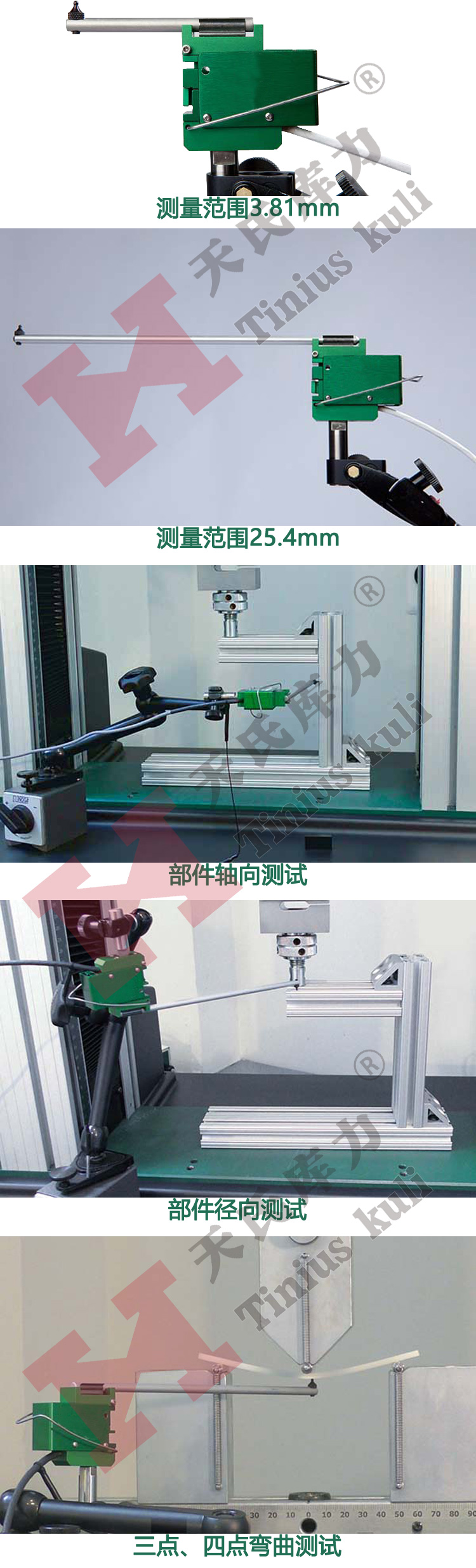

產品展示：
撓度儀,彎曲試驗引伸計,壓縮試驗引伸計
