今天給大家分享一下，微機拉力試驗機配件撓度計的使用。之前我們有個做座椅的客戶，在2019年采購了我們一臺5噸/5T的微機拉力試驗機，一直使用還不錯。
最近他們有個客戶有新的測試要求，要求“在座墊右側角向下加載1000N，加載速度100N/S，保持5S后迅速卸載，彈性變形要求≤5mm（帶傾角調節≤7mm）”；塑性變形≤0.6mm。按照他這個要求，就是要測試垂直下的變形。我們給客戶推薦了兩套方案，一種就是使用撓度計，一種就是使用千分表。下面我們簡單給大家介紹一下，撓度計的相關知識。
什么是撓度計？

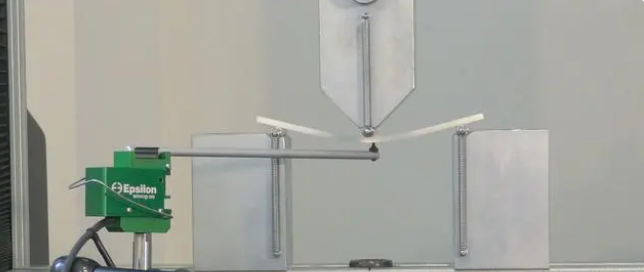

撓度計，是廣泛用于測量三點和四點彎曲試驗、壓縮試驗和各種通用變形中的變形。這些應變計設備帶有便于安裝的磁性底座。
撓度計的測量原理就是，是用一個帶有球形接觸尖端的單臂測量的，類似于百分表的原理。全橋應變計結構提供與為應變計傳感器設計的任何電子設備兼容的電氣輸出。
功能特點：

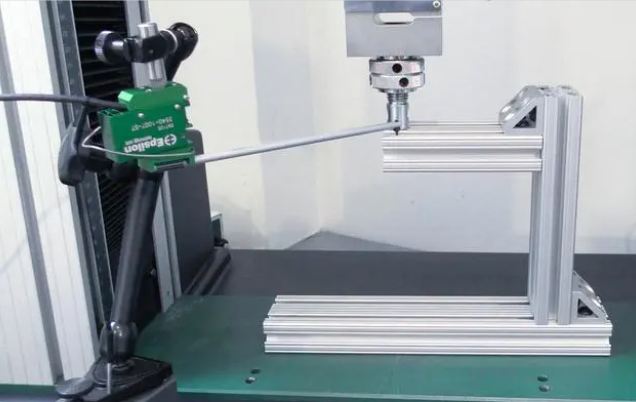

1、配備測量儀的磁性底座可以安裝到所需的參考表面，無論是平面還是圓形。然后可以定位尖端以測量在測試期間遇到的變形。磁性底座只能用于低溫和標準溫度測試。高溫測試需要額外的支持考慮。
2、所有型號均配有彈簧加載臂，可在位移過大時脫離，保護撓度計免受損壞。上臂對試樣施加很小的彈簧力，如果需要，這足以進行動態循環測試，但力足夠輕以避免對測試的影響。
3、由于臂長的微小變化可能導致系統校準發生變化，因此有些品牌的撓度計包括一個機械止動裝置，用于在臂分離的情況下可重復放置。

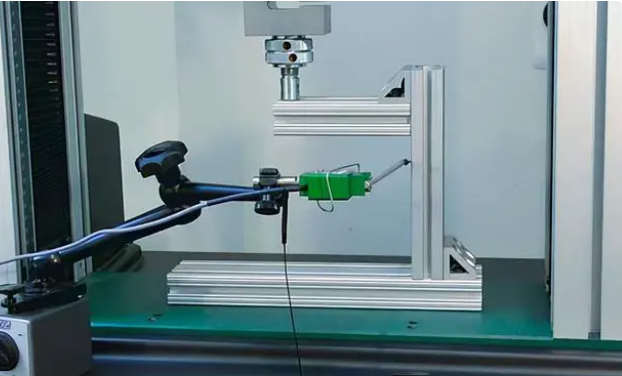

4、這些裝置標配有臂組，用于在直立位置測量向下偏轉。它們可以倒置或以任何方向使用。它們也可以配置有向下加載的引伸計臂彈簧。如果需要，請指定此項。請注意，列出的測量范圍是總位移。
5、撓度計是應變計設備，使其與為應變計傳感器設計的任何電子設備兼容。大多數情況下，它們連接到測試機器控制器。引伸計的信號調節電子設備通常包含在測試機控制器中，或者可能經常添加。在這種情況下，引伸計附帶適當的連接器和接線，可直接插入電子設備。
技術規格：
勵磁電壓：推薦 5 到 10 VDC，最大 12 VDC 或 VAC。
輸出：2 至 4 mV/V，標稱值，取決于型號
線性度：≤0.25%滿量程測量范圍
溫度范圍：標準 (-ST) 為 -40 °C 至 +100 °C（-40 °F 至 210°F）
電纜：一體式超柔電纜，標準 2.5 m (8 ft)
操作力：50 g（典型）
以上就是為大家介紹的關于撓度計的相關知識了。在試驗機三點彎曲、四點彎曲試、壓縮試驗，變形測試中應用比較廣泛。大家如有不明白的。可以隨時聯系我們。除了撓度計方案以外，也還可以選用千分表的方案，日后我們將與大家分享千分表的相關知識。
