楔形夾具的使用方法及注意事項
來源：天氏庫力 發布日期
2018-07-17 瀏覽：
楔形夾具是拉力機上面最常搭配的一種夾具，其設計特點使得夾具會在樣品上的夾緊力隨著負載增加。初始力可通過各種方法加載，如側面拉桿、旋轉桿。因此我們要學會如何使用它，這樣才能確保最終測試的結果準確性。下面天氏庫力來為大家講解一下楔形夾具的使用及注意事項。
楔形夾具常見的有兩種，主要是初始力的加載方法不同，下面我們來分別介紹一下：
楔形拉伸夾具-旋轉桿鎖緊樣品（如下圖）：

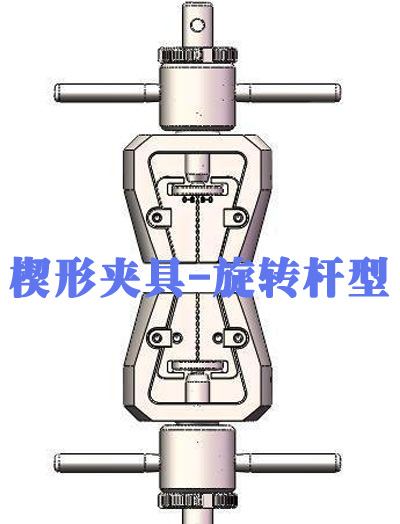

楔形夾具-旋轉桿型
換裝夾片(如上圖)：
1、用雙手右旋手柄使壓片升至最高處。
2、用內六角扳手將固定壓片之內六角螺絲卸下,然后將夾片取下。
3、將擋塊卸下,換上另兩片夾片,再鎖緊,至此整個夾具裝換完畢。
4、夾片安裝完畢后將整個夾具安裝到試驗機臺上。
注意事項：在夾持棒料試驗后,可能會出現棒料卸不下來的現象,那是因為試驗力使夾具夾口拉得很緊,屬正常現象。要把棒料取下來,先將機臺中聯板升至最高處,再將夾具取下來,再將夾片升至最高處,然后將夾具倒轉,用錘子敲擊試片,棒料即可取下,整個夾具使用就此完成。
楔形拉伸夾具-側面拉桿鎖緊樣品（如下圖）：

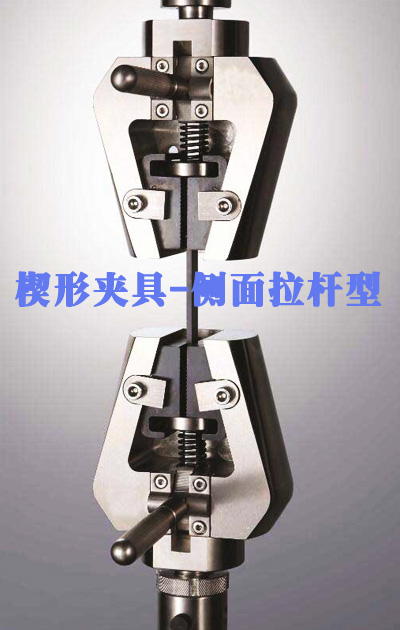

楔形夾具-側面拉桿型
換裝夾片(如上圖)：
1、用手向下推拉桿使壓片升至最高處。
2、用內六角扳手將固定壓片之內六角螺絲卸下,然后將夾片取下。
3、將擋塊卸下,換上另兩片夾片,再鎖緊,至此整個夾具裝換完畢。
4、夾片安裝完畢后將整個夾具安裝到試驗機臺上。
注意事項：在夾持棒料試驗后,可能會出現棒料卸不下來的現象，處置方法跟上面差不多，用錘子敲擊試樣，切記不可直接敲擊側面拉桿，很容易導致拉桿斷裂。
