金屬焊接拉力測試標準及方案
來源：天氏庫力 發布日期
2018-07-21 瀏覽：
電子拉力試驗機也被稱為拉力試驗機、電子拉伸試驗機、電子拉力機、智能拉力試驗機等。電子拉力試驗機是電子技術與機械傳動相結合的新型材料試驗機，它具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度，還可以進行等速加載、等速位移的自動控制試驗。電子拉力機非常適合用來做金屬焊接點的抗拉力測試，下面我們就介紹一下拉力試驗機對金屬焊接拉力測試標準及方案。
(1)焊接接頭的拉伸試驗焊接拉力測試。(包括全焊縫拉伸試驗)。試驗的目的是測定焊接接頭(焊縫)的強度(抗拉強度σb，屈服點σs)和塑性(伸長率δ，斷面收縮率ψ)，并且可以發現斷口上某些缺陷(如白點)。試驗可按GB2651-89《焊接接頭拉伸試驗方法》進行。（焊接拉力測試數據標準值如下表）

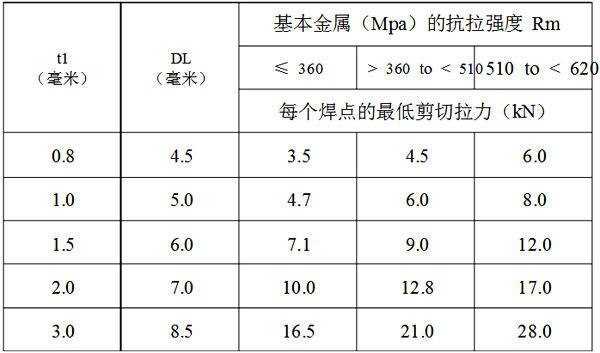

焊接拉力測試數據標準值
(2)焊接接頭按照焊接性能等級分為 CP C1、CP C2和 CP C3的電阻點焊鋼接頭的最低剪切拉力標準要求如下表：

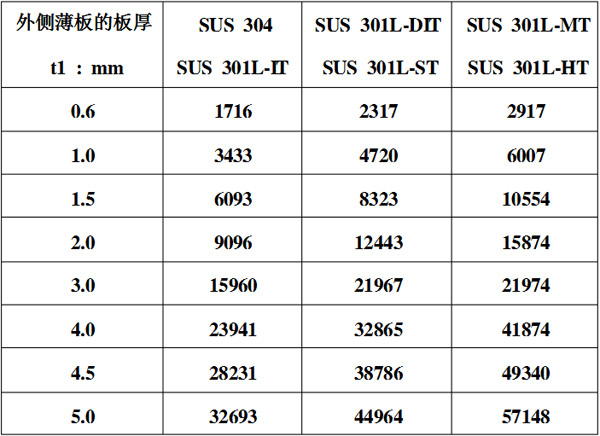

焊接接頭最低剪切拉力標準

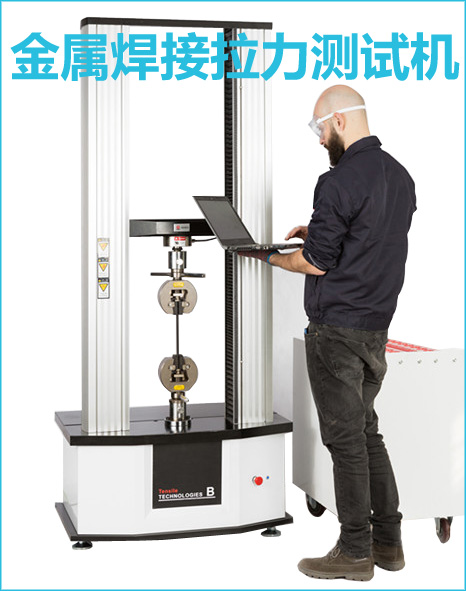

(3)可以通過TSKL-10T伺服拉力試驗機（如下圖）進行焊接接頭的彎曲試驗。 試驗目的是檢驗焊接接頭的塑性，并同時可反映出各區域的塑性差別、暴露焊接缺陷和考核熔合線的質量。彎曲試驗分面彎、背彎和側彎三種，試驗可按GB2653-89《焊接接頭彎曲及壓扁試驗方法》進行。
金屬焊接拉力試驗機
(4)焊接接頭的沖擊試驗。試驗的目的是測定焊接接頭的沖擊韌度和缺口敏感性，作為評定材料斷裂韌性和冷作時效敏感性的一個指標。試驗可按GB2650-89《焊接接頭沖擊試驗方法》進行。
(5)焊接接頭的硬度試驗。試驗的目的是測量焊縫和熱影響區金屬材料的硬度，并可間接判斷材料的焊接性。試驗可按GB2654-89《焊接接頭及堆焊金屬硬度試驗方法》進行。
(6)伺服拉力試驗機對焊接接頭(管子對接)的壓扁試驗。試驗目的是測定管子焊接對接接頭的塑性。試驗可按GB2563-89《焊接接頭彎曲及壓扁試驗方法》進行。
(7) 焊接接頭(焊縫金屬)的疲勞試驗。試驗目的是測量焊接接頭(焊接金屬)的疲勞極限(σ-1)。試驗可按GB2656-81《焊縫金屬和焊接接頭的疲勞試驗方法》進行。
